Service Hints & Tips |
Document ID: YAST-3N3T7S |

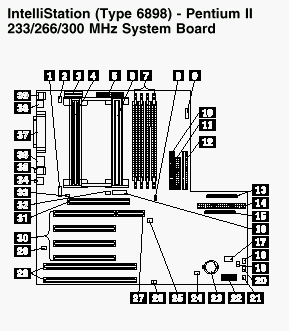

IBM IntelliStation M Pro (Type 6898) - System board diagram
Applicable to: World-Wide
|
1 |
J1F1 CD-ROM audio connector (MPC3) |
|
2 |
J1M1 Fan connector, rear panel |
|
3 |
3.3 V, 5 V power connector |
|
4 |
Primary microprocessor socket |
|
5 |
Power connector |
|
6 |
Secondary microprocessor socket |
|
7 |
DIMM connectors (MEM 3,2,1,0) |
|
8 |
J7E1 CMOS clear request |
|
9 |
J9L1 Power switch and power/Hard disk LED |
|
10 |
Secondary IDE connector |
|
11 |
Diskette drive connector |
|
12 |
Primary IDE connector |
|
13 |
Channel A SCSI connector (68 pin) |
|
14 |
Channel B SCSI connector (50 pin) |
|
15 |
Channel B SCSI connector (68 pin) |
|
16 |
J4F1 Reserved |
|
17 |
J11B1 SCSI LED connector (4 pin) |
|
18 |
J12B3 Internal speaker connector |
|
19 |
J12B1 Tamper detect switch connector |
|
20 |
J12B2 Fan connector, front panel (upper) |
|
21 |
J12A1 Fan connector, front panel (lower) |
|
22 |
Switch set (SW1) |
|
23 |
Battery |
|
24 |
J10A1 SCSI LED connector (2 pin) |
|
25 |
J6D1 Wake On LAN connector |
|
26 |
J9A1 Wake On Modem connector |
|
27 |
RAIDport extension |
|
28 |
ISA slot connectors |
|
29 |
J0B1 External SMBus connector |
|
30 |
PCI slot connectors |
|
31 |
AGP slot connectors |
|
32 |
J3F2 Secondary microprocessor fansink |
|
33 |
J2E1 Primary microprocessor fansink |
|
34 |
Microphone connector |
|
35 |
Audio line In/Out |
|
36 |
RJ-45 Ethernet connector |
|
37 |
Parallel/Serial 1/Serial 2 connectors |
|
38 |
USB 1/USB 2 connectors |
|
39 |
Keyboard/Mouse connectors |
|
