Service Hints & Tips |
Document ID: GKEY-3H5F8N |
PCServer704 - Diagrams (Processor Boards & Jumpers)
Applicable to: World-Wide

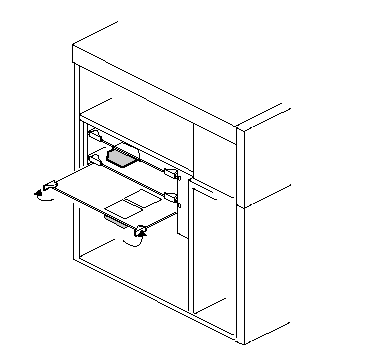

Processor Boards
1st Processor Board
|
Note | |
|
The 1st processor board (primary connectors) must be installed with the component-side down. |
2nd Processor Board
|
Note | |
|
The 2nd processor board (secondary connectors) must be installed with the component-side up. |

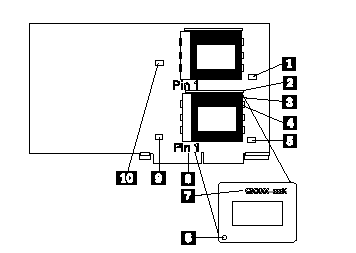

Jumpers
|
1. |
J102, (reserved) |
|
2. |
Processor Lever |
|
3. |
Processor socket |
|
4. |
Processor chip |
|
5. |
J107, (reserved) |
|
6. |
Pin-1 on processor chip |
|
7. |
Processor identification |
|
8. |
Pin-1 on Processor socket |
|
9. |
J106, (reserved) |
|
10. |
J101, (reserved) |

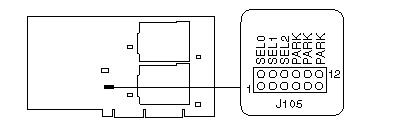

Frequency Select Jumper (J105)
|
Frequency |
SEL0 |
SEL1 |
SEL2 |
|
150/60 MHz |
No Jumper |
No Jumper |
No Jumper |
|
180/60 MHz |
Jumper |
No Jumper |
No Jumper |
|
210/60 MHz |
No Jumper |
Jumper |
No Jumper |
|
240/60 MHz |
Jumper |
Jumper |
No Jumper |
|
166/66 MHz |
No Jumper |
No Jumper |
Jumper |
|
200/66 MHz |
Jumper |
No Jumper |
Jumper |
|
233/66 MHz |
No Jumper |
Jumper |
Jumper |
|
266/66 MHz |
Jumper |
Jumper |
Jumper |
|
Factory |
default setting. |
|
Search Keywords |
| |
|
Hint Category |
Hardware Maintenance Information, Processors | |
|
Date Created |
16-05-97 | |
|
Last Updated |
22-01-99 | |
|
Revision Date |
27-05-99 | |
|
Brand |
IBM PC Server | |
|
Product Family |
PC Server 704 | |
|
Machine Type |
8650 | |
|
Model |
Various | |
|
TypeModel |
| |
|
