Document ID: BMOE-423PBW |
TP 1400 - TFT LCD FRU parts list (13.3")
Applicable to: World-Wide

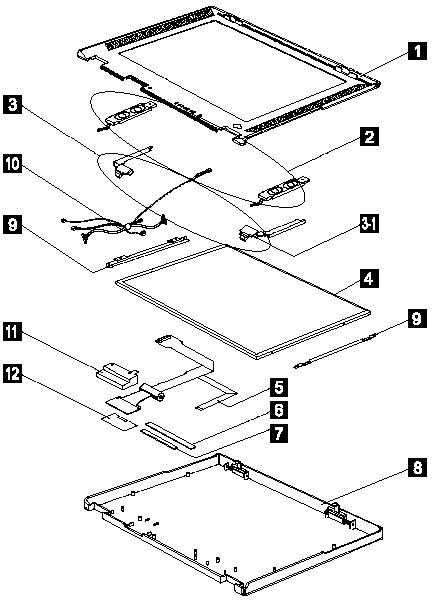

LCD FRU (TFT) - 13.3-Inch TFT
|
No. |
Description |
FRU |
Qty. |
|
1 |
LCD BEZEL Assembly 13.3" |
05K5675 |
1 |
|
2 |
SPEAKER ASM (R,L) |
05K2827 |
1 |
|
3 |
HINGE (R,L) |
05K5669 |
1 |
|
3-1 |
HINGE COVER (R,L) |
05K5949 |
1 |
|
4 |
13.3" TFT LCD |
05K9372 |
1 |
|
5 |
FPC 13.3" ASSY |
05K2797 |
1 |
|
6 |
LCD INVERTER 13.3" |
10L1167 |
1 |
|
7 |
LED BD |
10L1168 |
1 |
|
8 |
LCD REAR COVER Assembly 13.3" TFT |
05K5673 |
1 |
|
9 |
13.3" TFT BRACKET (R,L) |
05K5670 |
1 |
|
10 |
Cable Assembly |
05K2798 |
1 |
|
11 |
LVDS Cover |
05K5960 |
1 |
|
12 |
LVDS BOARD |
10L1174 |
1 |
|
LG/IBM Logo kit |
05K6044 |
1 |
|
